Automatyczna dwustronna maszyna do etykietowania

Wprowadzenie

Maszyna do etykietowania dwustronnego jest szeroko odpowiednia dla przemysłu spożywczego, kosmetycznego, farmaceutycznego, pestycydowego i innych. Jest to jednostronne i dwustronne etykietowanie płaskich, kwadratowych i okrągłych butelek. Automatyczne sterowanie przez komputer (PLC) łatwa obsługa. Może łatwo zmieniać specyfikacje. Przyjmuje serwosilnik, osiąga niski wskaźnik awarii sterowania w pętli zamkniętej. Wysoka wydajność. Duża prędkość.

VK-DSL High Speed Servo Front & Back Labeler ma zastosowanie do etykietowania płaskich, kwadratowych lub innych pojemników z etykietami z przodu iz tyłu, może oznaczać dwie etykiety na przedniej i tylnej powierzchni w tym samym czasie; W przypadku dodania okrągłego urządzenia do butelek można również oznaczyć okrągłe butelki za pomocą jednej lub dwóch etykiet. W przypadku dodania górnej głowicy etykiet może również etykietować etykiety na butelkach, pudełkach, nakrętkach i tak dalej.

Model: VK-DSL

OpisLista komponentówZaletyObrazy szczegółówPraca wideoKontaktPodobne produkty

Ma zastosowanie do etykietowania płaskich butelek, okrągłych butelek i kwadratowych butelek z jednej i dwóch stron, takich jak płaskie butelki z szamponem, płaskie butelki z olejem smarowym, okrągłe butelki z antybakteryjnym balsamem do rąk i tak dalej. Dwa nagłówki i etykietowanie dwóch stron jednocześnie mogą zwiększyć produktywność. Ta maszyna do etykietowania jest szeroko stosowana w codziennych gałęziach przemysłu chemicznego, kosmetycznego, petrochemicznego, farmaceutycznego i innych.

Dostosuj za pomocą sterownika Mitsubishi PLC, czujników Omron i LEUZE, silnika Mitsubishi Servo lub serwo silnika delta. Jest to łatwa kontrola i obsługa, stabilna praca oraz duża prędkość i dokładność. Automatyczne ostrzeganie o awariach, brak butelki bez etykiet.

Model/parametry techniczne	VK-DSL
Szybkość etykietowania (szt./min)	120-200 (dotyczy rozmiaru materiału i etykiety)
Dokładność etykietowania (mm)	±1.0 mm (rozmiary materiałów i etykiet nie są brane pod uwagę)
Rozmiar etykiety (mm)	(dł.)10-300mm (wys.)10-250mm
Rozmiar materiału (mm)	Φ20-φ120mm(H)40-400mm
Średnica wewnętrzna rolki (mm)	φ76mm
Średnica zewnętrzna rolki (mm)	Maks.: Φ320 mm
Rozmiar maszyny (mm)	(dł.)2800(szer.)1400(wys.)1400(mm)
Zasilacz laboratoryjny	AC220V50Hz/60Hz1500W (można dostosować)

Rysowanie

Automatyczne-dwustronne-etykietowanie-rysowanie maszynowe

Szereg zastosowań

(1) Obowiązujące etykiety: naklejka, nieschnąca folia, elektroniczny kod nadzoru, kod kreskowy itp.
(2) Dotyczy produktów: produkty z etykietami, które należy umieścić na płaszczyźnie bocznej, bocznej dużej powierzchni promieniowej i powierzchni obwodowej.
(3) Przemysł aplikacyjny: szeroko stosowany w kosmetykach, elektronice, medycynie, sprzęcie, tworzywach sztucznych i innych gałęziach przemysłu.

Workflow:

Ręczne układanie sklejonych produktów (obrotnica on-line lub do obsługi butelek) >> Automatyczna separacja i korekcja oraz transport produktów >> Testowanie produktów >> Etykietowanie produktów >> Odbiór oznakowanych produktów (wejście do kolejnego procesu) >> Odbiór produktów.

Zasada działania

Po wprowadzeniu butelek na taśmę przenośnika etykieciarki butelki są podawane do etykieciarki ze stałą prędkością. Mechaniczne urządzenie mocujące oddziela wklejone przedmioty na określoną odległość i popycha wklejone przedmioty wzdłuż kierunku taśmy przenośnika. Po układzie mechanicznym (koło napędowe, koło etykietujące i szpula) koło napędowe z przerwami ciągnie pasek etykiet, aby się poruszać, a etykieta jest wyciągana ze szpuli i wklejana na przedmiot, który ma być wklejony przez urządzenie etykietujące.

Opcjonalne funkcje i komponenty:

1. Drukarka kodów: gorąca drukarka może drukować datę produkcji, datę ważności, numer partii itp. Oznaczanie i etykietowanie są zsynchronizowane w celu poprawy wydajności produkcji.

2. Drukarka atramentowa: może pasować do głównego nurtu drukarki atramentowej na rynku, rozpylać kod w wyznaczonym miejscu etykiety i doskonale łączyć się z maszyną do etykietowania.

3. Uniwersalny czujnik: zwykły czujnik nie może wykryć przezroczystej etykiety, dlatego musi być używany ze specjalnym okiem elektrycznym importowanym z niemiec.

4. Czytnik: odczyt dwuwymiarowego kodu, kodu kreskowego i innych informacji, łatwa do ustalenia baza danych produktów w celu śledzenia produktów.

Numer seryjny	IMIĘ	ITEM	marka	kraj pochodzenia
1	HMI	1	Siemens	Niemcy
2	PLC	1	Siemens	Niemcy
3	Silnik do etykietowania	1	Panasonic	Japonia
4	Etykietowanie sterownika silnika	1	Panasonic	Japonia
5	Silnik transportowy	1	Jianming	Szanghai Chiny
6	Przetwornica częstotliwości silnika przenośnika	1	Siemens	Niemcy
7	Silnik rozdzielacza butelek	1	JSCC	Niemcy
8	Sterownik silnika rozdzielacza butelek	1	JSCC	Niemcy
9	Silnik etykiety	1	JSCC	Niemcy
10	Oznacz sterownik silnika	1	JSCC	Niemcy
11	Aparatura elektryczna niskiego napięcia	1	Schneider	Francja
12	Czujnik etykiety	1	OMRON	Japonia
13	Czujnik etykietowania	1	OMRON	Japonia
14	Synchroniczny pasek zębaty	1	Bando	Japonia
15	Elementy pneumatyczne	1	AirTAC	Tajwan, Chiny
16	Taśma produkcyjna	1	Lilai	Szanghai Chiny
17	rama	1		Szanghai Chiny
18	integracja systemu	1		Szanghai Chiny

1. Regulacja jest prosta, a przednie i tylne, lewe i prawe, w górę iw dół kierunki, kąt nachylenia płaszczyzny i siedzenia regulacji kąta nachylenia płaszczyzny pionowej są skonfigurowane. Nie ma martwego kąta dla przełączania różnych kształtów butelek, co spełnia wymagania produkcyjne GMP;

2. Automatyczna separacja butelek, skutecznie eliminuje separację butelek spowodowaną błędem butelki i poprawia stabilność;

3. Posiada funkcję automatycznego wyłączania, funkcję liczenia produkcji, funkcję oszczędzania energii (gdy nie ma produkcji w ustawionym czasie, urządzenie automatycznie przełączy się w stan gotowości do oszczędzania energii), funkcję monitowania o ustawienie numeru produkcji, funkcję ochrony ustawień parametrów (ustawianie parametrów jest podzielone na zarządzanie uprawnieniami), co jest wygodne w zarządzaniu produkcją;

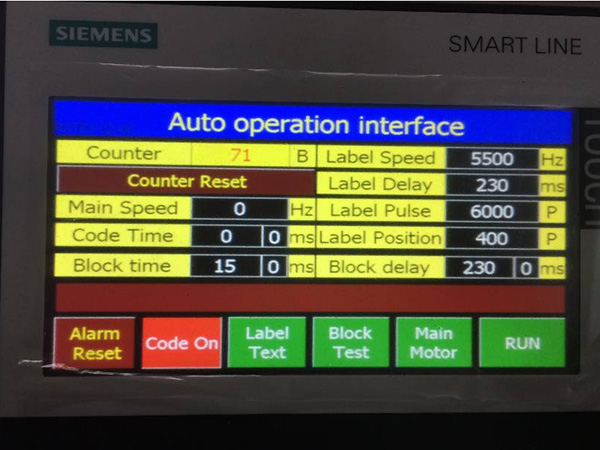

4. Potężna funkcja, sterowanie kolorowym ekranem dotykowym, opcjonalny interfejs obsługi w języku chińskim i angielskim, wygodna i intuicyjna, potężna funkcja pamięci danych, może przechowywać 50 grup parametrów etykietowania, z funkcją liczenia produkcji, funkcją oszczędzania energii, funkcją monitowania o ustawienie numeru produkcyjnego, parametr ustawienie funkcji ochrony, wygodne zarządzanie produkcją, inny przełącznik etykietowania produktów może być realizowany za pomocą jednego klawisza, bez wielokrotnego debugowania, prosty i szybki Dobry komunikat o błędzie i funkcja pomocy;

6. Wysoka stabilność. Importowana marka pierwszej linii została przyjęta do pomiaru standardu i czujnika obiektu pomiarowego, o wysokiej czułości wykrywania, stabilnej wydajności i trwałości; stabilna i trwała rama oraz różne części przyjmują znormalizowaną konstrukcję modułową z pełną wymiennością i 24-godzinną pracą, aby zapewnić bezpieczeństwo i stabilność.

7. Jest bezpieczny i higieniczny. Obudowa wykonana jest ze stali nierdzewnej SUS304 i stopu aluminium T6. Nigdy nie rdzewieje i spełnia doskonały standard produkcyjny GMP;
